SCR300-Ⅰ  SCR400-Ⅰ型

1、设备简介：

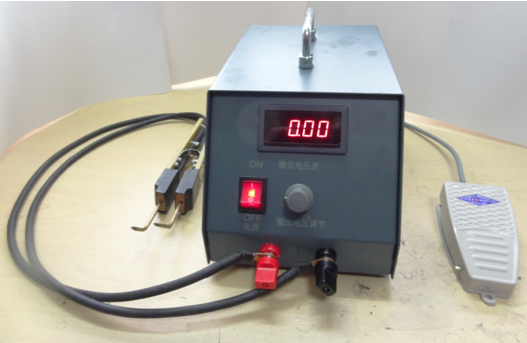

SCR300-Ⅰ  SCR400-Ⅰ型射频电缆便携式焊接设备是上海恽振通讯科技有限公司在生产实践中，针对不同类型的焊接设备在使用中的不足之处，自主设计的两种不同射频电缆的焊接设备，该设备采用可靠的交流无级调压技术，使次级输出电压连续平滑调节，以选择最合适的加热温度，即可满足焊接质量又能够兼顾生产效率，同时在设备的输出通过转换开关不同的位置，可实现0-75%和0-100%两种功率输出，在一台焊机上即可使不同表面积的焊接工件能够合理的选择焊接参数和提高设备使用效率的目的。

2、主要技术参数：

SCR300-Ⅰ

使用电源：AC220V 50Hz

输出功率：通过机身后背的输出选择开关的档位可设置低与高两档，其中

低档：200VA

高档：300VA

输出控制方式：通过机身后背的控制选择开关，可选择通过脚踏开关接通输出电源或手动控制直接即时控制方式一直接通输出电源。

SCR400-Ⅰ

使用电源：AC220V 50Hz

输出功率：通过机身后背的输出选择开关的档位可设置低与高两档，其中

低档：250VA

高档：400VA

输出控制方式：通过机身后背的控制选择开关，可选择通过脚踏开关接通输出电源或直接即时控制方式一直接通输出电源。

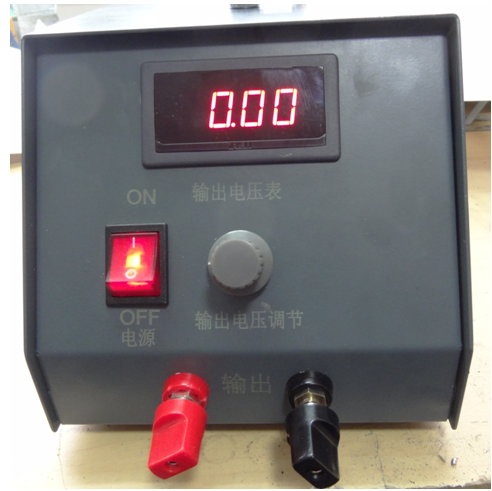

3、设备的前面板

电源开关：控制设备的电源接通与断开；

输出电压调节电位器：通过旋转电位器的位置，调节输出电压，顺时针方向提高输出电压，逆时针方向减小输出电压。

只有在输出控制选择处于手动控制直接接通控制或输出控制选择处于脚踏开关控制并使脚踏开关接通时输出调节有效。

输出电压表：

指示的输出电压并非是有效值，只提供焊接时相对于焊件不同加热状态时的参考数值。

输出接线柱：连接射频电缆的焊接工装。

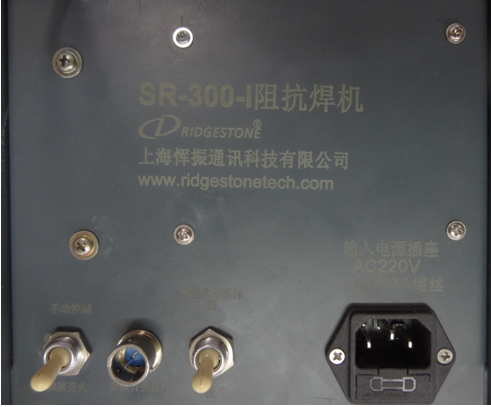

4、设备的后面板

电源输入插座：接入AC220V 50Hz交流电源，在插座内部设有熔断器装置，并在备用位置处备有备份熔断器一只。

输出功率选择开关：设置有0-75%的低挡和0-100%的高档，满足不同工件的焊接要求。

脚踏开关插座：连接脚踏开关。

控制旋转开关：选择脚踏开关控制或手动控制直接输出。

5、设备使用方法：首先将焊接工装连接在接线柱上，工件通过工装连接电源。输入电源插座接入AC220V 50Hz的交流电源，打开电源开关，通过不同的控制方式将控制接通，缓慢调节输出电压调节电位器，使工件在1-3秒的时间内加热到焊锡熔化温度，然后进行焊接，焊接时间的选择要综合考虑焊接速度和焊接质量。
