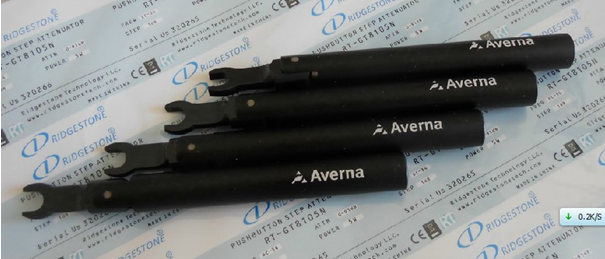

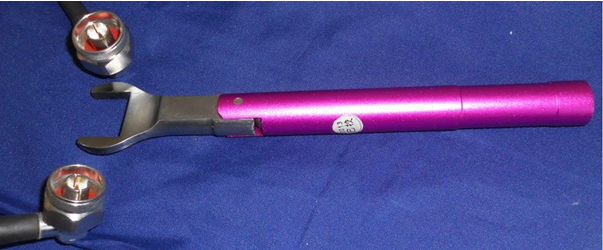

一 SMA扭力扳手简介RNL8710-1765
SMA扭力扳手也称作SMA力矩扳手,力矩就是力和距离的乘积,
在通讯行业在紧固SMA接头转接头等SMA紧固件时需要控制施加的力大小,以保证接头螺纹紧固且不至于因力矩过大破坏螺纹,所以用扭矩扳手来操作。首先设定好一个需要的扭矩值上限,当施加的扭矩达到设定值时,
扳手会发出“卡塔”声响或者扳手连接处折弯一点角度,这就代表已经紧固不要再加力了或者操作者已经加不上力了
二 SMA扭力扳手工作原理
1、扭矩扳手在发出“卡塔”声后是提示已达到你要求的扭矩值了;
2、扭矩扳手所发出的“卡塔”是由本身内部的扭矩释放结构产生的,其结构分为压力弹簧、扭矩释放关节、扭矩顶杆三结构所组成.
3、首先在扭矩扳手上设定所需扭矩值(由弹簧套在顶杆上向扭矩释放关节施压),锁定扭矩扳手,开始拧紧螺栓。当螺栓达到扭矩值(当使用扭力大于弹簧的压力)后,会产生瞬间脱节的效应。在产生脱节效应的瞬间发出关节敲击,扳手金属外壳所发出的“卡塔”声。由此来确认达到扭矩值的提醒作用(其实就象我们手臂关节成15度弯曲放在铁管里瞬间申直后会碰到钢管的原理一样)。
三 SMA扭力扳手应用
SMA扭力扳手主要与一些贵重的仪器配套使用,以达到保护仪器接头的目的,有些也应用在一些配置SMA接头的仪器设备生产线,以达到零损接头螺纹的目的
四 SMA扭力扳手特点
1.内部滚珠结构设计保证扳手的重复性和精确性,减少操作速度快慢带来的影响
2.特殊棘轮头设计,可正反向使用
3.凸槽锁环设计,防止扭矩突变
4.手柄舒适,达到扭矩时提供清晰声音提示
5.扭矩误差±3%,精确度高
五 SMA扭力扳手指标
技术指标: |
|
外型尺寸 |
155MM*Φ15MM |
开口直径(MM) |
Φ8.2±0.1 |
扭力值(N*M) |
1±0.1 |
重量 |
100G |
外观颜色 |
黑色 |
六 SMA扭力扳手应用注意
1.定期检测扭力值是否正确
2.规范试用,杜绝达到保护值仍继续用力
3.严禁在扭力扳手尾端加接套管延长力臂,以防损坏扭力扳手。
七 关于力矩校准
校准力矩是:0.9N/m 也就是8磅力,建议年年做一次校准。
8磅力等于0.9N/m
磅力英寸1bf.in=0.112985N.m
可以根据客户要求做具体力矩值的定制

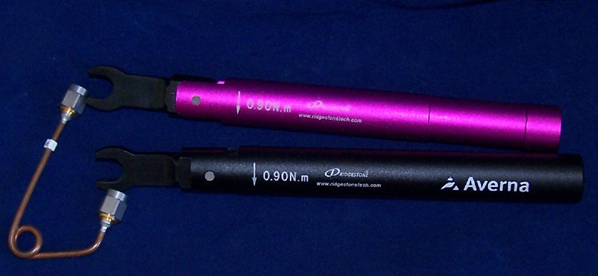

8毫米SMA力矩扳手
20毫米N型力矩扳手RNL8710-1764
